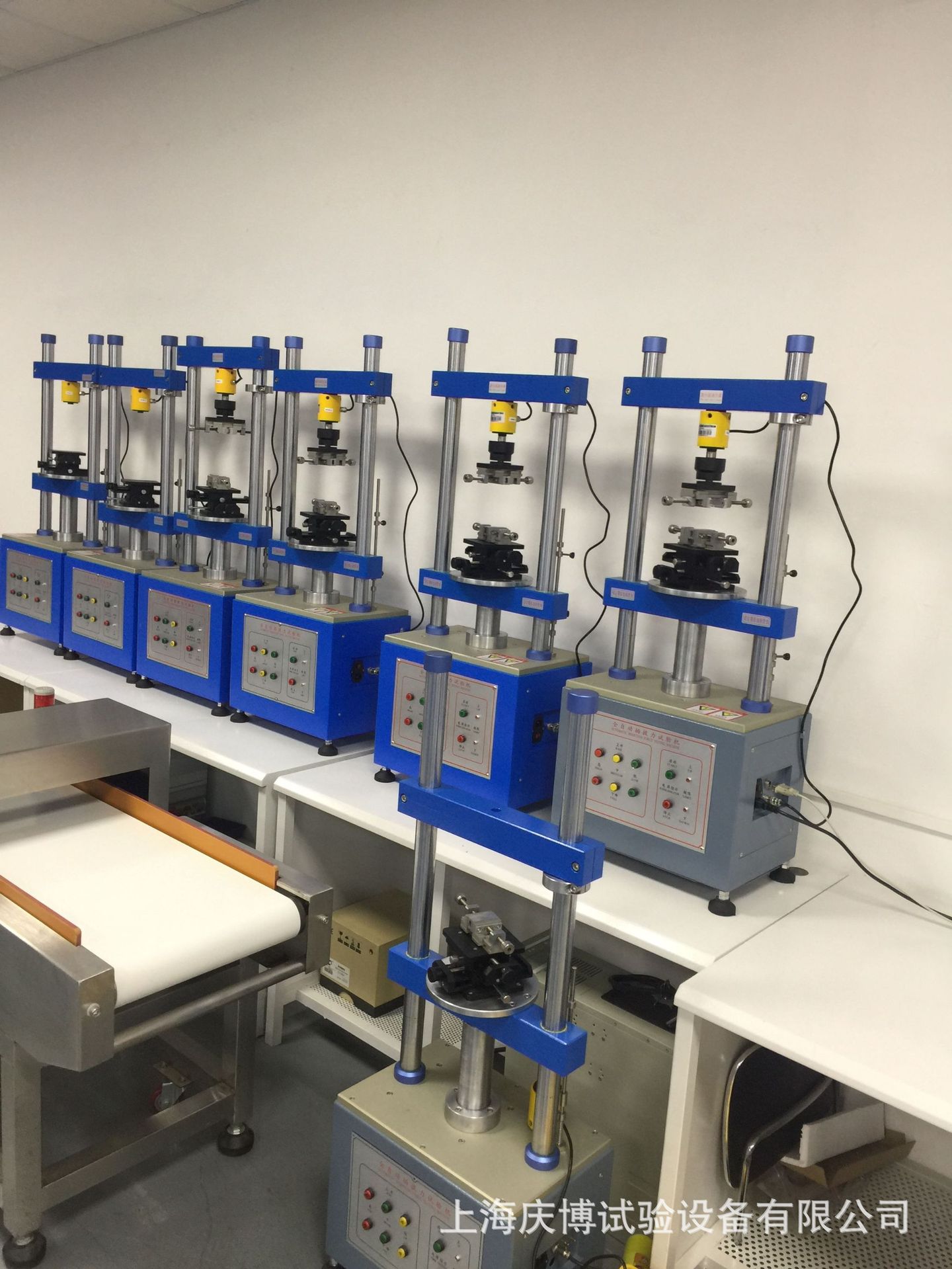

1220S全自动伺服系统插拔力寿命试验机

产品简介：

　　本机器适用于各种连接器之插入力及拔出力测试,带阻抗性能对直流电路来说，一般只要考虑电阻R就行(只有在分析电容器充放电、电感中直流电流变化过程时，才要考虑电容、电感的大小)。

　　搭配设计之自动求心装置, 将可得到完全准确之插拔力试验 , 利用 WINDOWS, 视窗中文画面设定 , 操作简单方便 , 且所有资料皆可储存 ( 试验条件、位移曲线图、寿命曲线图、检查报表……等等 )

机器规格：

　测定大荷重： 50kg

　小分解能：0.01Kg

　位移分辨率：0.01mm

　大测定高度： 150mm

　小微调距离：0.01mm

　测定速度范围：0.01～150mm/min

   X ． Y 轴移动范围： 0~70mm

　传动机构：滚珠丝杆

　驱动马达：日本多摩川伺服马达

　横梁间距：440mm

　外观尺寸：600*280*1180mm

　重量：100kg （机台）

　电源：AC 220V

主要部件：

　传动机构：日本THK滚珠丝杆

　马   达: 日本松下伺服马达

　荷重元: 美国传力高精密传感器

　移动平台：精密X-Y平台

　接近开关：台湾FOTEK NPN型

　按   钮：日本和泉IDEC

　夹   具：自动求心装置 单PIN保持力夹具

　测试项目：

　连接器单孔插拔试验

　连接器整排插拔试验

　连接器插拔寿命试验

　连接器单PIN 与塑胶保持力试验

　连接器NORMAL FORCE 测试

　一般压缩，拉伸破坏试验

　可同时与接触阻抗部件连线

机器特点：

　可打印及储存图形（插拔位移曲线图、寿命曲线图、检查报表）

　测试资料储存于硬盘（每一笔资料皆可储存，不限次数）

　测试条件皆由计算机画面设定，方便且快速（含插拔行程、速度、暂停时间……等等）

　检验报表抬头内容可随时修改

测试界面：

执行界面：

主要配件：

日本日本多摩川品牌伺服电机确保定位精准

　　日本多摩川交流伺服电机的输出功率一般为0.1-100 W，电源频率分50Hz、400Hz等多种。它的应用很广泛，如用在各种自动控制、自动记录等系统中.

　　高速高回应速度回应频率高达1kHz；高性能的机械适应性 可接收高达2Mpps的脉冲指令 内置瞬时速度观测器，可快速、高分辨率地检测出电机转速

■超低振动

1) 自适应滤波器，可根据机械共振频率不同而自动调整陷波滤波频率

2) 两个手动陷波滤波器，抑制机械共振

3) 两通道振动抑制滤波器，抑制机械远端振动 地球环境关注对应ROHS指令,采用无铅化焊锡.

■小型化设计

1) 通过对驱动器进行蕞佳热分析实现小型化，与过去相比，体积75%，重量80%

2) 使用薄模具钢板的新冲片工艺，大幅度降低铁损，电机长度缩短(过去的70%) 减少驱动器型号

优点:

　良好的速度控制特性，在整个速度区内可实现平滑控制，几乎无振荡;

　高效率，90%以上，不发热;高速控制;

　高精确位置控制;

　额定运行区域内，实现恒力矩;低噪音;

　没有电刷的磨损，免维护;

　不产生磨损颗粒、没有火花，适用于无尘间、易暴环境

美国传力品牌力量传感器确保力值精准

　材质：铝合金
　 额定载荷：5kg,20kg,50kg
　应用领域：力值测定

功能特点：
－　柱式传感器
－　优质铝合金
－　安装简便、快速，稳定可靠
－　适用于各种材料试验机
