RCA纸带耐磨试验机各种表面涂装试品耐摩擦试验
型号: QB-8205
规格: 55g,175g,275g
品牌: 庆博仪器
价格:
0.00
产品详情

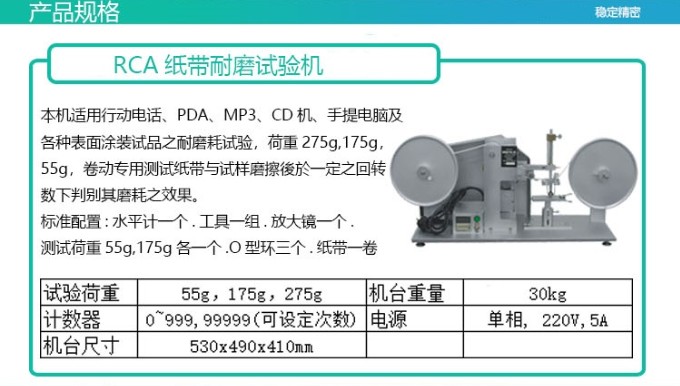

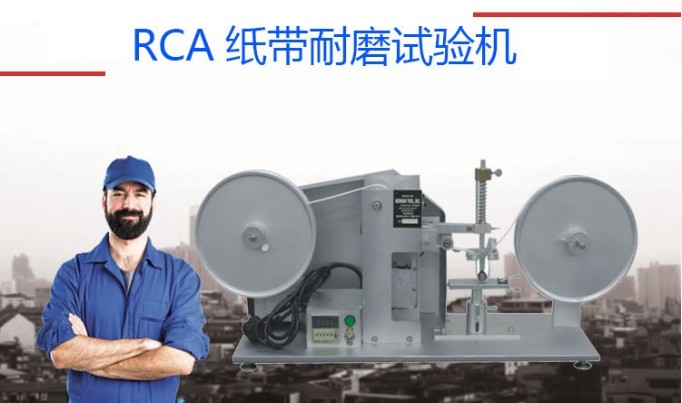

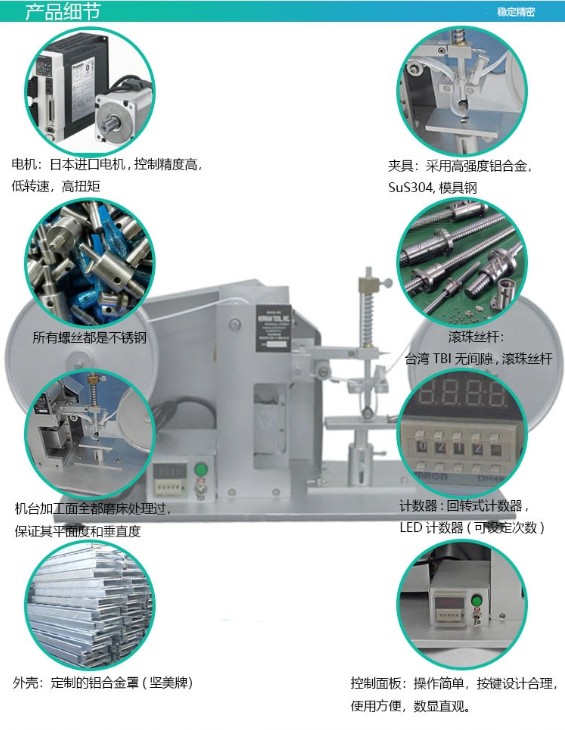

RCA纸带耐磨试验机01.jpgRCA纸带耐磨试验机02.jpgRCA纸带耐磨试验机03.jpgRCA纸带耐磨试验机1

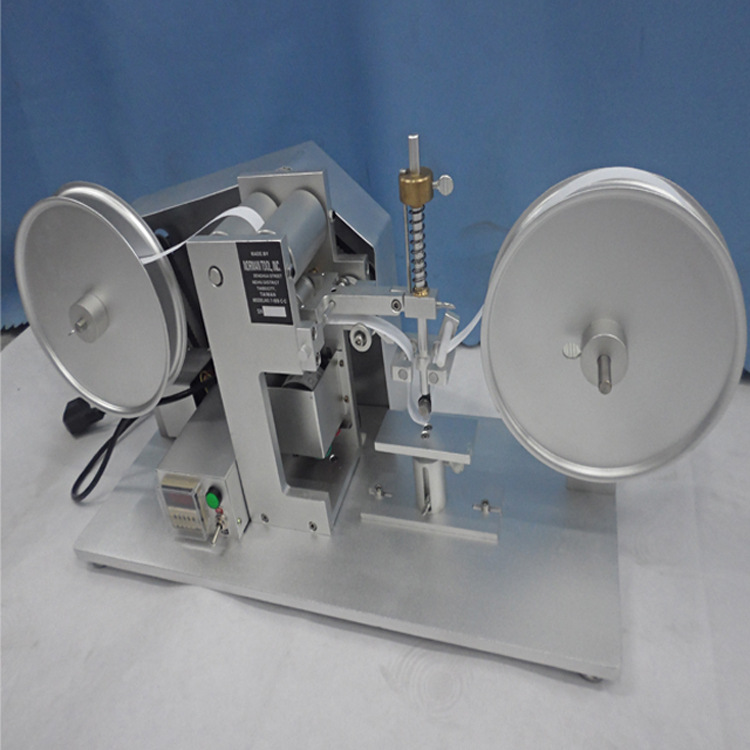

RCA纸带耐磨试验机3

1.概   述

[用途]

本机适用行动电话、PDA、MP3、CD机、手提电脑及各种表面涂装试品之耐磨耗试验,荷重275g,175g.55g.卷动未涂油之纸或胶带与试样磨擦后于一定之回转数下判别其磨耗之效果。

[特点]

※ 本机采用特制微型电机驱动,加以同步带传动,运行平稳,低噪声。

※ 多种夹持方式及多种摩耗方式,让您的试验精确而富有成效。

※ 数显式计数器,可直观您的测试次数。

[技术参数]

试验荷重(g):55、175、275

机台尺寸:830×490×340mm

电    源:1∮,220V,5A或指定

重    量:20kg

标    配:工具一组,放大镜一个,测试荷重:55g,175g各一个,O型环三个,纸带1卷.


整机外观示意图undefined

部位名称及说明


  1. A. 卷绕轮装置

  2. B. 底座水平仪,仪器置放前可先装上四个脚垫(E-1),视状况调整水平

  3. C. 滑动栓,用来确认垂直轴是否与仪器底座平行,及设定“B”(表面仪,指示与仪器平行)当“0”形环与测试纸置放于测试区时,必须确认是否符合平行,操作时需将滑动栓自摇动臂“E”底下移出

  4. D. 回转数计数器

  5. E. 摇动臂

  6. F. 垂直轴微调螺丝

  7. G. 垂直轴,可上、下调整

  8. H. 防尘盖

  9. I. 摇动臂上夹具螺丝(用来变更垂直轴角度)

  10. J. 内附尼龙轴承框架,用来导引纸张及胶带而不需任何调整

  11. K. “0”形环,表面有损坏或使用六个月后必须更换

  12. L. 供给卷轮

  13. M. 压力滚轮

  14. N. 驱动滚轮

  15. 4.操作说明


操作说明


一、快速安装磨耗试验机


   目的:若稍微移动滑动栓(C)平面部之同时即可确认垂直轴之全部重量是否落在待测试样品上(是否与仪器底座成平行)


   方式:A.稍微驱动马达直到摇动臂(E)抬起用凸轮在最低位置,而轴承式凸轮传动轴位于腾空之位置


         B.将摇动臂固定于滑动栓(G)平面部上,松开垂直轴(G)上两个螺丝,上下移动垂直轴(G)以便“O”形环紧密地位于待测试样品上


         C.旋转铜制重量微调螺丝钉(F),直到稍微移动滑动栓(G)进出之同时垂直轴亦会随着稍微移动


         D.重新旋紧螺丝


         E.当样品上面有负荷(垂直轴)时,此项动作可以将摇动臂设定成与仪器底座程平行状态


         F.不同厚度之样品时,此项调整必须重新实施


二、高回转数连续磨耗测试功能


A.更换标准式回转为连续式磨耗测试


(1) 于回转计数器有计数声音后停止马达运转


(2) 利用六角板手以手松开连结摇动臂与轴承式凸轮传动轴之螺 丝(由于螺丝为固定于轴上之小洞中,故大概须要旋转3圈才可松开)。


(3) 传动轴之底端有两个小洞为回复至标准式回转固定用


(4) 轻轻将轴承及传动轴往操作者方向推,直到两端绋有空隙而不与任何东西接触再停止,以手轻轻螺丝(不要用力)


B.执行连续式磨耗测试之方式


(5) 依照正常方式装上样品


(6) 开启马达


(7) 定时的停止马达,以手抬起摇动臂查看是否摩耗至底材,不能移动样品


(8) 降下摇动臂,若测试尚未完成,开启马达继续测试


(9) 注意:上述之查看步骤不会影响测试工件之准确性


(10) 注意:以连续式回转次数乘2.5倍,即转换为标准式回转次数


(11) 注意:有些试验者会执行试验至某一个规定回转数后即停止试验, 如此可以节省时间、纸张及减少“O”形环摩耗上视图。


三.纸带安装方式


A.启动马达,直接自供给卷轮(Q)拉出纸带,先将纸带往上穿越此两个滚轮间隙,再停止马达,依照#1至#6号,之次序安装纸带


B.以右手压力滚轮(W)中心之突出轴推向右方,左手拉住纸带之前端,将其拉出一段长度使其超越卷绕卷轮(D)之中心轮后,再将纸带调整于滚轮之中央位置


C.将纸张前端装入卷绕卷轮(D)之中心轮之切口中,右手将压力滚轮(W)推向右方,左手以逆时钟方向旋转中心轮,将纸张多绕2圈以上,卷绕于中心轮上


D.注意:卷绕卷轮之两个固定螺丝必须旋紧,才能使卷绕卷轮转动


undefined

注意事项:


A.尼龙轴承框架(N)中之4个尼龙轴承不能夹住纸带之边缘


B.供给卷轮亦不能妨碍纸带之转动


启动马达,直接自供给卷轮(Q)拉出纸带,先将纸带往上穿越此两个滚轮间隙,再停止马达,依照#1至#6号,之次序安装纸带


四.待测试样品之安置(请另参阅二之说明)


A.滑动栓(F)移动至摇动臂下方,于凸轮位于最低位置时,停止马达,则摇动臂位于滑动栓上


注意:凸轮与凸轮传动轴之间需要有空隙,摇动臂与滑动栓之间不能有纸带


B.(1)以单面或双面胶带将平行板样品固定于盒子形状砧台(P)上,亦可用所附之夹子将样品固定于砧台(P)上


  (2)以泛用滚筒板式样品固定器(A)固定非平行表面之样品


  (3)以泛用老虎钳式样品固定器(B)固定于圆形样品


        (须先将泛用滚筒板林样品固定器(A)上之样板取下


         以上(2)(3)之方式固定样品时需利用表面计(Z),以调整待测试之表面与仪器成平行状态,其方式请参阅后面之说明


C.降下垂直轴(K)(请先松开两个固定螺丝),使得磨耗测试纸带紧密地位于“O”形环与样品之间,再以手旋紧两个固定螺丝,于向上移动垂直轴(K)时,可以轻轻按住弹簧再移动,不要压按“O”形环或抬高摇动臂


D.将滑动栓(F)自动臂(H)底下移出


E.握住并抬高摇动臂(H),以防止纸张接触样品,微动马达直至凸轮可支称摇动臂(H),而纸张不在样品上


F.计数器(G)归零


五.进行测试


A.启动马达,当摇动臂位于抬高之位置时,查看测试区域是否有磨耗至底材(对照颜色是否不同),此方法适用于标准式回转测试


B.于连续式磨耗测试定时停止马达查看结果(请另参阅三.2之说明)


C.注意:于每天使用前请先取下“0”形环组合(请参阅以下七之说明)


         清理“0”形环中心轮之轮子及其它接触之表面


六.“O”形环之组合及说明


    A.“O”形环于此种测试仪器中为重要之一部分


B.于外缘有磨损或显示老化裂开之现象时,及开始使用6个月后需要更换新的“O”形环


C.上述建议强烈请求遵守


D.注意:于不使用时,请将“O”形环自原有之固定位置取下,以延长使用寿命


E.为运送之目的,仪器上已装有一个“O”形环,可以取下不用,但于垂直轴上,另附有三个“O”形环于仪器开始使用前需取下


F.安装“O”形环时以3~4个手指头,将“O”形环滚转经锥形部至轮子中固定之位置,如此可以避免“O”形环外缘不受到碰撞


G.依照经验若“O”形环轮子无法活动地旋转,要停止回转数之读取



undefined



七.注意事项:


A.垂直轴角度于出厂前已固定好,适用于荷重175g之测试标准,请勿任意松开螺丝(M)调整,任意松开调整角度将会造成荷重不标准而影响测试结果


B.对于耐磨耗性低之样品,(如热盖式亮光薄膜,细小面积之印刷书信字体需要执行低荷重之测试时,可以于摇动臂(H)左侧之杠杆加入适当之重量砝码以减轻荷重为175g(重量砝码一个)或55g(重量砝码二个)


C.为保持卷绕卷轮(D)及供给卷轮于一定位置以便磨擦试验材料之中心线位于仪器之中心线,请勿随便更动两卷轮之后面支撑盖之位置(出厂前已固定好)
