壹、概 论
一、用途：
本机台用于箱包整体的综合测试，作为质量改善之依据。
二、原理：
本机台测试方法是在对象上装载规定的荷重，以每分钟30次的速度冲击及4英寸的冲程对试件做2500次试验，试验结果可作为质量改进的参考。
贰、依据标准
本仪器引用标准：QB/T 2922-2007。
叁、仪器说明

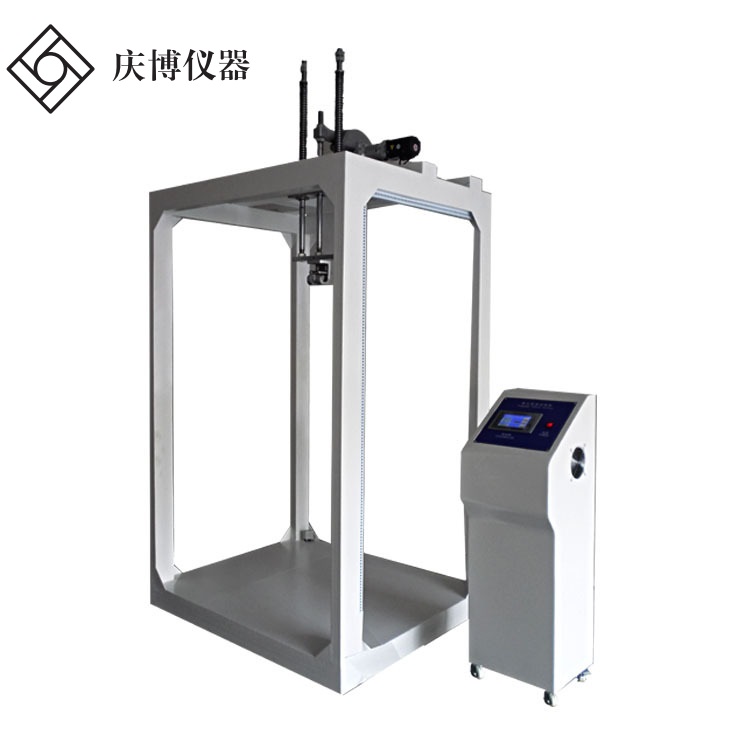

一、 仪器结构(图1)
（图1）
二、 控制面板(图2)
（图2）
三、仪器规格(表1)
项目 | 规格 |
冲击高度 | 4英寸（0-6英寸可调） |
振动方式 | 弹簧式1.79Kg/mm ＜注：弹簧使用次数为十万次＞ |
计数器 | LED，1～9,999,999次，自动停机 |
测试速度 | 10~30 r/min可调 |
感应方式 | 光电感应，试样掉落自动停机 |
机台尺寸 | (L×W×H) 1400×1200×2500mm |
电源 | 1∮，AC220V，50Hz |
重量(约) | 约300Kg |
(表1)
肆、仪器安装
一、电源条件：请依据本机铭牌上标示配置正确电源。
危险： ■ 输入电压误差范围是±10%，且保证机台应正确接地，防止机漏电造成伤害。 |
二、运行环境要求：室温条件，相对湿度<85%RH；
三、本仪器需置于坚实稳固的水平台上，四周应有足够的空间，确保操作无障碍。
伍、操作规范
一、试验步骤
1、将测试试件箱包挂于试验机挂钩处，并用绳子或绑带固定挂钩位置和防止试件箱因为振荡而旋转，软体包则垫皮套再固定，以免损坏软体包带；
2、确认在底座之光电开关的前方没有被物体所遮挡；
3、接通电源，打开电源开关，电源灯亮；
4、在控制面板上设定项中设定好客户所需测试的次数，并将计数器清零；
5、调节控制箱内电位器，调整试验所需速度，出厂设定速度为20次/分钟；
6、按下启动键，面板上启动指示灯亮，此时测试开始；
a、当中途需要停机时，可按停止键停机，关机后测试次数保留；
b、测试过程中，当试样掉落后，机台自动停机；
7、当测试次数达到设定次数时，机台会自动停止；
8、将测试试件箱包取下，查看箱包测试后的状况，如箱包提把的冲击后状况；然后关闭电源开关，此次测试完成。
9、按上述1~7项测试其他组试件，并予以记录所测试样状况。
